Komputer

Mengenal Monitor Komputer

Kalau kita berbicara tentang monitor khususnya monitor yang di gunakan untuk menampilkan gambar dari PC dekstop, ada banyak jenis monitor yang sering di pakai. Tentang fungsi monitor sendiri, secara umum monitor berfungsi untuk mengubah sinyal video dari PC yang masih berupa sinyal digital menjadi sinyal analog yang selanjutnya melalui beberapa proses sampai akhirnya dapat di tampilkan di layar monitor dan dapat kita lihat.

Monitor CRT

Memiliki warna lebih akurat dan tajam, resolusi monitor fleksibel, perawatan mudah, jika rusak dapat di servis, bebas dead pixel, ghosting dan viewing angle, harga lebih murah, monitor CRT mengkonsumsi daya listrik 2x lipat dibanding LCD pada ukuran inch yang sama, bergantung pada refreshrate, radiasi lebih besar, rentan distorsi, glare dan flicker, dimensi besar dan berat.

Monitor LCD

Karakter bright yang nyaman dimata serta bebas distorsi, Tidak bergantung pada refreshrate, user frendly, hemat listrik, ukuran yang ringkas, ringan serta lebih keren, viewing angle terbatas, tampilan gambar baik hanya di resolusi native-nya, response time dan ghosting, warna kurang akurat, narga lebih mahal.

Monitor LED

LED dibuat agar lebih efisien jika mengeluarkan cahaya, emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus, Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.Pada saat ini warna-warna cahaya LED yang banyak ada adalah warna merah, kuning dan hijau, harganya setengah lebih mahal dari monitor LCD.

Cara Kerja Monitor CRT

Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.
Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

Jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :

1.                  Blok Video

2.                  Blok Syncronisasi Vertikal dan Horisontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.
Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.
Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.

Cara Kerja Monitor LCD

Liquid Crystal Display (LCD): Sebuah teknologi layar digital yang menghasilkan citra pada sebuah permukaan yang rata (flat) dengan memberi sinar pada kristal cair dan filter berwarna.

• Hanya memakan sedikit ruang, rendah daya, dan panas yang dihasilkan lebih sedikit dibanding monitor CRT (cathode ray tube).

• Tidak ada flicker dan kedipannya sangat rendah sehingga enak dipandang berjam-jam.

• Untuk ukuran yang sama, harga lebih mahal dibanding monitor CRT.

Telah lama dipakai sebagai layar untuk laptop, komputer desktop juga telah mulai menggunakan monitor yang memakai teknologi LCD ini. LCD memiliki banyak kelebihan dibanding monitor CRT. Mereka mampu menampilkan teks yang jernih dan tidak ada flicker, yang berarti mengurangi kelelahan mata. Karena tebalnya kurang dari 10 inci (± 25 cm), monitor LCD untuk desktop mengambil ruang yang lebih kecil dibanding monitor CRT. Kekurangannya: kualitas warna layar LCD tidak dapat dibandingkan dengan monitor CRT, dan harganya yang mahal membuatnya tak terjangkau bagi kebanyakan orang. Ditemukan tahun 1888, kristal cair merupakan cairan kimia yang molekul-molekulnya dapat diatur sedemikian rupa bila diberi medan elektrik--seperti molekul-molekul metal bila diberi medan magnet. Bila diatur dengan benar, sinar dapat melewati kristal cair tersebut.

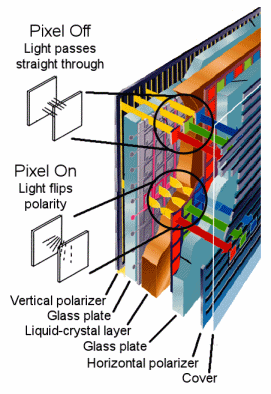

Baik untuk layar laptop atau desktop, sebuah layar LCD terdiri atas banyak lapisan, istilahnya adalah "sandwich". Sebuah sumber sinar flourescent, atau backlight, merupakan lapisan paling bawah. Sinar ini akan melewati filter pertama dari dua filter pengatur (polarizing). Sinar yang telah terpolarisasi kemudian melewati sebuah lapisan yang berisi ribuan bintik kristal cair yang dijajarkan pada sebuah kontainer kecil yang dinamakan cell. Setiap sel, juga dijajarkan membentuk barisan pada layar; satu cell atau lebih akan membentuk satu pixel (ukuran titik terkecil pada sebuah layar). Sumber elektrik di sekeliling LCD membentuk sebuah medan elektrik yang akan menggetarkan molekul kristal, yang akan mengatur sinar yang akan lewat pada lapisan kedua berupa filter yang terpolarisasi dan melewatinya. Pada sebuah layar LCD monokrom, seperti pada sebuah PalmPilot atau jam tangan digital, demikianlah cara kerjanya: Penutup membuka, dan pekerjaan selesai. Tetapi pada LCD berwarna, seperti pada PC laptop, cara kerjanya lebih kompleks.

Pada sebuah panel LCD berwarna, setiap pixel terdiri atas tiga buah cell kristal cair. Setiap ketiga cell tersebut memiliki filter merah, hijau, atau biru (red-green-blue/RGB). Sinar yang melewati cell yang terfilter tersebut akan menciptakan warna yang Anda lihat pada LCD. Kadang-kadang sistem yang mengirimkan arus listrik pada satu cell atau lebih tidak berjalan dengan baik; kejadian tersebut menimbulkan adanya pixel yang gelap dan "rusak".

Hampir semua LCD berwarna modern--sebagai layar laptop atau monitor desktop--menggunakan sebuah transistor film yang tipis (thin-film transistor/TFT), yang dikenal sebagai active matrix, untuk menghidupkan setiap cell. LCD TFT menciptakan citra yang lebih jelas, jernih dan terang. Teknologi LCD terdahulu sangat lambat, kurang efisien, dan kontrasnya sangat rendah. Teknologi matriks terdahulu, passive-matrix, mampu menampilkan teks yang jelas tetapi meninggalkan bayangan jika tampilan berubah dalam waktu cepat, sehingga tidak optimal untuk video. Saat ini, sebagian besar palmtop hitam-putih, pager, dan telepon seluler menggunakan LCD passive-matrix.

Karena LCD mengatur setiap pixel secara terpisah, mereka mampu menampilkan teks yang lebih jelas dibanding CRT, yang, saat dipusatkan dengan tidak benar, akan mengaburkan pixel yang dituju (yang menggambarkan citra di layar). Tetapi kontras LCD yang tinggi dapat menyebabkan masalah terutama jika Anda hendak menampilkan citra grafis. CRT akan melembutkan pinggiran dari citra grafis, seperti halnya pada teks, dan walau hal itu membuat teks tidak terbaca pada resolusi tinggi, pelembutan (softening) dapat mencampurkan dan menutupi gerigi, contohnya pada foto, yang hasilnya lebih baik dibanding tampilan LCD. Dan juga LCD hanya memiliki satu resolusi "natural", yaitu terbatas pada jumlah pixel yang dipasang pada layar. Bila Anda ingin menaikkan resolusinya, misalnya dari 800x600 menjadi 1024x768, untuk layar LCD Anda harus mengemulasikannya menggunakan software, yang hanya dapat bekerja pada resolusi tertentu.
Seperti CRT, LCD untuk desktop juga dibuat untuk menerima sinyal analog--yang berbentuk gelombang , berlainan dengan bentuk pulsa biner pada sinyal digital--dari PC Anda. Ini disebabkan sebagian besar kartu grafis yang beredar saat ini masih menkonversikan informasi visual dari bentuk digitalnya menjadi analog sebelum menampilkannya di layar. Tetapi LCD memproses informasi tersebut secara digital, sehingga bila data analog dari kartu grafis standar mencapai monitor LCD, monitor tersebut perlu untuk mengkonversi kembali menjadi sebuah bentuk digital. Semuanya itu dapat menyebabkan goyangan atau bayangan pada layar. LCD digital terbaru menggunakan kartu grafis khusus yang dilengkapi konektor digital utnuk menjaga kejernihan tampilannya.

Cara Kerja Monitor LED

LED menggunakan cahaya pancaran diode (light emitting diode) sebagai sumber cahaya televisi. LED menggunakan diode untuk membuat banyak vibrant dan image yang berwarna-warni. Warna hitam akan menajdi benar-benar hitam, bukan hitam abu-abu, dan warna LED lebih realistic dibandingkan televisi LCD. Televisi LED memiliki kontras rasio 500,000:1, juga refresh rate yang tinggi.

Cara kerja Motherboard

Kecepatan dan kapasitas penyimpanan komputer meningkat setiap hari, disebabkan masalah prosesor penciptaan processor yang lebih baik dibuat setiap hari dan tidak ada batasan untuk kecepatan komputer. Idealnya, kecepatan komputer tergantung pada sejumlah hal termasuk Prosesor Random Access Memory (RAM), dan juga pada Motherboard.

Motherboard

Motherboard adalah papan sirkuit yang sangat rumit dengan sejumlah komponen seperti BIOS yang sudah di pasang di dalamnya selain slot untuk memori, perangkat keras PCI, AGP (kartu grafis) dan slot untuk prosesor. Motherboard menghubungkan semua komponen untuk CPU dan memberikan kekuatan kepada seluruh komponen. Ini berisi sistem bus di dalamnya yang berfungsi sebagai transportasi data. Sebuah sistem bus ada yang 32 atau 64-bit.

Bagaimana motherboard bekerja

Motherboard satu-satunya komponen utama tempat untuk komponen yang terhubung satu sama lainnya. Ia bekerja seperti sistem saraf tubuh kita dan terutama memiliki kemampuan untuk mengangkut data dari setiap jenis. Menghubungkan sejumlah perangkat namun sebagai fungsi dasar adalah menghubungkan CPU (processor) dengan bagian lain dari komputer. Ada dua jembatan utama pada motherboard yang menghubungkan berbagai komponen termasuk prosesor.

Chipset

Daerah motherboard memiliki dua chipset yang menghubungkan berbagai komponen ke motherboard dan Mereka disebut jembatan (Bridge). Diberi nama Jembatan Selatan (South bridge) dan Jembatan utara (North bridge)

North Bridge
Jembatan utara terhubung ke bus memori, front side bus (FSB), dan bus AGP. Bus memori akan terhubung ke memori, bus sisi depan terhubung ke CPU atau prosesor dan bus AGP akan terhubung ke kartu grafis.

South bridge
Jembatan Selatan terhubung ke bus ATA dan PCI bus. Bus ATA akan terhubung ke disk drive yang menyediakan jalan antara motherboard dan disk drive disk drive termasuk Compact (CD-drive) dan Hard disk drive. PCI bus terhubung ke PCI berbasis perangkat keras dan dengan demikian memberikan jalan hanya antara perangkat PCI dan motherboard.

Misalnya, ketika seseorang menekan tombol pada keyboard, katakanlah tombol “A”, maka informasi ini dikirim ke motherboard dan di teruskan ke processor, yang selanjutnya processor akan memproses informasi, dan kemudian mengirimkan perintah ke berbagai komponen. Kartu grafis mendapatkan informasi menampilkan pada layar komputer.
Kecepatan komputer terutama tergantung pada prosesor, tetapi motherboard juga mempengaruhi sebagai transoftasi sistem bus dan transportasi data. Jika sistem bus motherboard cepat maka akan dapat mentransfer informasi dengan kecepatan yang lebih tinggi tetapi jika lambat maka kecepatan komputer pasti akan terpengaruh terlepas dari kecepatan prosesor. Hal ini karena jika prosesor dapat bekerja pada kecepatan yang lebih tinggi tetapi informasi tersebut tidak ditransfer pada tingkat yang sama, komputer akan bekerja pada kecepatan lambat.

Sebelumnya, semuanya termasuk prosesor dibuat secara terpisah dan harus terhubung ke motherboard satu per satu sebelum dapat digunakan. Tapi sekarang, sejumlah aksesoris seperti LAN, video dan mendukung suara sudah terpasang pada motherboard.

Masa Depan Motherboard

Seperti komponen komputer lainnya, ukuran motherboard juga menurun, beberapa chip komputer yang lebih kecil sedang dibuat. Diharapkan bahwa di masa depan motherboard yang lebih kecil dari kartu SIM akan dibuat dan kecepatan dan mobilitas komputer akan sangat meningkat.

Cara kerja Hardisk

FUNGSI HARDDISK

Ø Harddisk merupakan ruang simpan utama dalam sebuah computer. Di situlah seluruh sistem operasi dan mekanisme kerja kantor dijalankan, setiap data dan informasi disimpan.

Ø Dalam sebongkah harddisk, terdapat berbagai macam ruangruang kecil (direktori, folder, subdirektori, subfolder), yang masing-masing dikelompokkan berdasarkan fungsi dan kegunaannya. Di situlah data-data diletakkan.

Ø Ruang kecil dalam harddisk bekerja dalam logika saling tergantung (interdependent). Data/informasi dalam satu ruang kadangkala diperlukan untuk menggerakkan data/ informasi yang berada di ruang lain. Ada ruang di mana data di dalamnya tidak boleh diutak-atik atau dipindahkan ke tempat lain, ada ruang di mana kita bisa membuang dan menaruh data secara bergantian sesuai kebutuhan.

Ø Harddisk terdiri atas beberapa komponen penting. Komponen utamanya adalah pelat (platter) yang berfungsi sebagai penyimpan data. Pelat ini adalah suatu cakram padat yang berbentuk bulat datar, kedua sisi permukaannya dilapisi dengan material khusus sehingga memiliki pola-pola magnetis. Pelat ini ditempatkan dalam suatu poros yang disebut spindle.

PRINSIP KERJA HARDDISK

Ø Spindle memiliki sebuah penggerak yang disebut spindle motor, yang berfungsi untuk memutar pelat harddisk dalam kecepatan tinggi. Perputaran ini diukur dalam satuan rotation per minute (RPM). Makin cepat putaran tiap menitnya, makin bagus kualitas harddisk tersebut. Ukuran yang lazim kita dengar adalah 5400, 7200, atau 10.000RPM.

Ø Sebuah peranti baca-tulis elektromagnetik yang disebut dengan heads ditempatkan pada kedua permukaan pelat. Heads berukuran kecil ini ditempatkan pada sebuah slider, sehingga heads bisa membaca data/informasi yang tersimpan pada pelat dan merekam informasi ke dalam pelat tersebut.

Ø Slider ini dihubungkan dengan sebuah lengan yang disebut actuator arms. Actuator arms ini sendiri dipasang mati pada poros actuator, di mana seluruh mekanisme gerakan dari actuator ini dikendalikan oleh sebuah papan pengendali (logic board) yang mengomunikasikan setiap pertukaran informasi dengan komponen komputer yang lainnya. Antara actuator dengan karena keduanya dihubungkan dengan sebuah kabel pita tipis. Kabel inilah yang menjadi jalan instruksi dari dan ke dalam pelat harddisk.

Ø Jumlah pelat masing-masing harddisk berbeda-beda, tergantung dari ukuran/daya tampung masing-masing pelat dan ukuran harddisk secara keseluruhan.

Ø Sebuah pelat harddisk pada umumnya memiliki daya tampung antara 10 atau 20gigabyte (GB). Sebuah harddisk yang berkapasitas total 40GB berarti memiliki 2 pelat, sedangkan bila berukuran 30GB, ia memiliki dua buah pelat berukuran 10 dan 20GB atau tiga buah pelat berukuran 10GB. Masing-masing pelat harddisk mampu menangani/menampung puluhan juta bit data. Data-data ini dikelompokkan ke dalam kelompok-kelompok yang lebih besar, sehingga memungkinkan pengaksesan informasi yang lebih cepat dan mudah.

Ø Masing-masing pelat memiliki dua buah head, satu berada di atas permukaan pelat, satunya lagi ada di bawah head. Dari sini ketahuan bahwa harddisk yang memiliki tiga buah pelat misalnya (rata-rata sebuah harddisk memang terdiri atas tiga pelat) memiliki total enam permukaan dan enam head.

Ø Masing-masing pelat memiliki kemampuan merekam dan menyimpan informasi dalam suatu lingkaran konsentris yang disebut track (bayangkan track ini seperti lintasan dalam suatu arena perlombaan atletik).

Ø Masing-masing track terbagi lagi dalam bagian-bagian yang lebih kecil yang disebut sektor (sector). Nah, setiap sektor dalam tracktrack harddisk ini mampu menampung informasi sebesar 512 bytes.

Ø Sektor-sektor dalam sebuah harddisk ini tidak dikelompokkan secara mandiri tetapi dikelompokkan lagi dalam sebuah gugusan yang lebih besar yang disebut cluster. Apa fungsi peng-cluster-an ini? Tak lain adalah untuk membuat mekanisme penulisan dan penyimpanan data menjadi lebih sederhana, lebih efisien, tidak berisiko salah, dan dengan demikian memperpanjang umur harddisk.

Ø Sekarang kita ambil contoh ketika kita tengah menjalankan sebuah program spreadsheet pada komputer kita. Ketika kita memasukkan data ke dalam program spreadsheet, di sana terjadi ribuan atau bahkan jutaan pengaksesan disk secara individual. Dengan demikian, memasukkan data berukuran 20megabyte (MB) ke dalam sektor-sektor berukuran 512 byte jelas akan memakan waktu dan menjadi tidak efisien.

Ø Untuk mengefisienkan pekerjaan, inilah yang dilakukan berbagai komponen dalam PC secara bahu-membahu.

Cara kerja Prosesor

Mikroprosesor adalah suatu komponen (biasanya wujud fisiknya berupa chip) yang terdapat dalam suatu sistem komputer yang berfungsi sebagai unit pusat pemroses atau pengolah data dan istruksi. Dalam bahasa kasar sering diistilahkan sebagai ‘otak’ komputer. Mikroprosesor ini umumnya terpasang pada motherboard. Penulisan kata mikroprosesor sering disingkat µP atau uP. Istilah mikroprosesor juga disebut dengan nama prosesor atau CPU (central processing unit).
Prosesor ini terbuat dari chip silikon yang di dalamnya mengandung jutaan transistor mini dan sirkuit lainnya di atas sirkuit terintegrasi semikonduktor. Selama ini, perkembangan mikroprosesor diketahui mengikuti hukum Moore. Hukum ini dilontarkan oleh Gordon Moore pada tahun 1965. Saat itu Moore memprediksi bahwa jumlah transistor yang ada pada IC (Integrated Circuit) akan berlipat ganda setiap tahunnya, dan merumuskan bahwa daya penghitungan akan berlipat ganda setiap 18 bulan. Pernyataan ini diperbaharui oleh Moore pada tahun 1995, berdasar hasil penelitian bahwa kelipatan ganda jumlah transistor akan terjadi setiap dua tahun sekali. Hukum tersebut memang benar-benar terjadi dan terbukti sejak awal tahun 1970-an. Sehingga performa komputerpun terus meningkat dari tahun ke tahun.

Hukum Moore tersebut mungkin tidak akan berlaku seterusnya, kalau mengamati perkembangan prosesor saat ini tampaknya hukum tersebut hanya berlaku untuk waktu yang terbatas.

Komponen Prosesor

Prosesor golongan x86 yang digunakan untuk PC, biasanya terdiri dari beberapa komponen penting, antara lain:

o Unit kontrol, yaitu bagian yang bertugas mengatur jalannya program.

o Unit eksekusi, yaitu bagian yang melakukan operasi terhadap data yang terdiri dari:

§ ALU (Arithmetic Logical Unit = Unit Logika dan Aritmatika). Komponen ini berfungsi sebagai tempat memproses data dengan cara memanipulasi informasi dan mengevaluasi hasilnya. ALU dapat melakukan operasi-operasi tertentu, misalnya penjumlahan, perkalian, pengurangan, dan lainnya.

Ø ALU sendiri terdiri dari device-device memori kecil yang dikenal dengan nama register. Pada register inilah informasi-informasi disimpan selama pemrosesan data sedang berlangsung.

Ø ALU juga terdiri dari sirkuit-sirkuit untuk mengevaluasi informasi. Misalnya adder dan comparator, yang memanipulasi data sesuai instruksi yang terprogram

§ FPU (Floating Point Unit). Komponen ini berfungsi untuk memproses data berupa bilangan floating point.

o Sekumpulan daftar yang dapat digunakan untuk menampung data maupun hasil perhitungan yang belum selesai dengan sempurna. Komponen ini terkadang terdapat dalam CPU, tetapi tidak semuanya.

Memori internal CPU, biasanya berupa cache, seringkali disebut dengan istilah cache memori. Sekarang ini, prosesor-prosesor modern sudah dilengkapi komponen ini. Sedangkan prosesor-prosesor lama, banyak yang tidak memilikinya.

Prosesor berfungsi seperti kalkulator, hanya saja dengan kemampuan pemrosesan data yang jauh lebih besar. Fungsi utamanya adalah melakukan operasi aritmatika dan logika terhadap data.

Data tersebut diambil dari memori atau diperoleh dari alat input yang dioperasikan oleh operator seperti papan ketik (keyboard), mouse dan lainnya. Kerja prosesor ini dikontrol oleh sekumpulan instruksi software. Software tersebut diperoleh atau dibaca dari media penyimpan seperti harddisk, disket, CD, dan lainnya. Kemudian instruksi-instruksi tadi disimpan dalam RAM. Setiap instruksi diberi alamat unik yang disebut alamat memori. Untuk selanjutnya, prosesor akan mengakses data-data yang ada pada RAM, dengan cara menentukan alamat data yang dikehendaki.
Prosesor dan RAM dihubungkan oleh unit yang disebut bus. Saat sebuah program dijalankan, data akan mengalir dari RAM melalui bus, menuju ke prosesor. Di dalam prosesor, data ini di-dekode, kemudian berjalan ke ALU yang bertugas melakukan kalkulasi dan perbandingan. Kadang-kadang data disimpan sementara di register agar dapat diambil kembali dengan cepat untuk diolah. Setelah selesai, hasil pemrosesannya mengalir kembali ke RAM atau ke media penyimpan. Apabila data hasil perosesan tadi akan diolah lagi, maka data tersebut akan disimpan dalam register. Demikian seterusnya.

Bilangan yang ditangani oleh prosesor

Terdapat dua macam bilangan yang ditangani oleh prosesor, yaitu bilangan fixed point dan bilangan floating point.

Bilangan fixed point adalah bilang yang memiliki nilai digit spesifik pada salah satu titik desimalnya, Hal ini akan membatasi jangkauan nilai yang mungkin untuk angka-angka tersebut, namun, hal ini justru dapat dihitung oleh prosesor.

Sedangkan bilangan floating point, adalah bilangan yang diwujudkan dalam notasi ilmiah, yaitu berupa angka pecahan desimal dikalikan dengan angka 10 pangkat bilangan tertentu. Misalnya: 705,2944 x 109, atau 4,3 x 10-7. Cara penulisan angka seperti ini merupakan cara singkat untuk menuliskan angka yang nilainya sangat besar maupun sangat kecil. Bilangan seperti ini banyak digunakan dalam pemrosesan grafik dan kerja ilmiah. Proses aritmatika bilangan floating point memang lebih rumit dan prosesor membutuhkan waktu yang lebih lama untuk mengerjakannya, karena mungkin akan menggunakan beberapa siklus detak (clock cycle) prosesor.

Oleh karena itu, beberapa jenis komputer menggunakan prosesor sendiri untuk menangani bilangan floating point. Prosesor yang khusus menangani bilangan floating point disebut Floating Point Unit (FPU) atau disebut juga dengan nama math co-processor. FPU dapat bekerja secara paralel dengan prosesor. Dengan demikian proses penghitungan bilangan floating point dapat berjalan lebih cepat. Keberadaan FPU integrated (bersatu dengan prosesor) sudah menjadi kebutuhan standart komputer masa kini, karena banyak sekali aplikasi-aplikasi yang beroperasi menggunakan bilangan floating point.

Mengenal Memori RAM

Memori akses acak (bahasa Inggris: Random access memory, RAM) adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media penyimpanan memaksa komputer untuk mengakses data secara berurutan.Pertama kali dikenal pada tahun 60′an. Hanya saja saat itu memori semikonduktor belumlah populer karena harganya yang sangat mahal. Saat itu lebih lazim untuk menggunakan memori utama magnetic.Perusahaan semikonduktor seperti Intel memulai debutnya dengan memproduksi RAM, lebih tepatnya jenis DRAM.Biasanya RAM dapat ditulis dan dibaca, berlawanan dengan memori-baca-saja (read-only-memory, ROM), RAM biasanya digunakan untuk penyimpanan primer (memori utama) dalam komputer untuk digunakan dan mengubah informasi secara aktif, meskipun beberapa alat menggunakan beberapa jenis RAM untuk menyediakan penyimpanan sekunder jangka-panjang.Tetapi ada juga yang berpendapat bahwa ROM merupakan jenis lain dari RAM, karena sifatnya yang sebenarnya juga Random Access seperti halnya SRAM ataupun DRAM. Hanya saja memang proses penulisan pada ROM membutuhkan proses khusus yang tidak semudah dan fleksibel seperti halnya pada SRAM atau DRAM. Selain itu beberapa bagian dari space addres RAM ( memori utama ) dari sebuah sistem yang dipetakan kedalam satu atau dua chip ROM. Semakin besar memori yang disediakan, maka semakin banyak data maupun instruksi yang dapat diolah.

Beberapa jenis memori adalah :

RAM
RAM adalah ruang untuk mengolah data dan instruksi yang ditulis atau di baca oleh prosesor, dan bersifat sementara. Slot memori pada motherboard 30pin (kaki).

EDO-RAM (Extended Data Out)

EDO-RAM memiliki fungsi seperti RAM, akan tetapi jenis ini mempunyai kemampuan kerja sangat tinggi dan cepat dalam membaca dan mentransfer data. Bentuk EDO-RAM adalah SIMM (Single Inline Memory Module). Slot memori pada motherboard 72pin.

SDRAM (Synchronous Dynamic RAM)

SDRAM adalah memori yang dapat mengases data atau informasi lebih cepat dari EDO-RAM. Bentuk SDRAM adalah DIMM (Dual Inline Memory Module). Slot memori pada motherboard 168pin.

DDR SDRAM (Double Data Rate Synchronous DRRAM)

DDR SDRAM adalah tipe memori generasi penerus SDRAM, yang memiliki kemampuan dua kali lebih cepat dari SDRAM. Slot memori yang digunakanDDR SDRAM memiliki jumlah pin lebih banyak dari SDRAM, yaitu184pin.

RDRAM (Rambus Dynamic RAM)
RDRAM adalah sebuah memori berkecepatan tinggi, digunaan untuk mendukung prosesor Pentium 4. Tipe RDRAM menggunakan slot RIMM, yang mirip dengan slot SDRAM.







Cara kerja VGA Card

VGA (Video graphic Adapter) adalah perangkat Output yang bertugas untuk mengolah data menjadi tampilan grafis atau teks di layar monitor. VGA berfungsi menghubungkan sistem komputer dengan monitor. VGA card membutuhkan aplikasi pendukung yaitu driver. Driver ini berfungsi sebagai perantara sistem operasi dan kartu grafis.

Komponen-Komponen VGA Card :

GPU (Graphic Processing Unit)

GPU adalah prosesor dari sebuah video card, dan berfungsi untuk pengolahan data gambar yang akan ditampilkan di layer monitor.

Video Memory

Berfungsi sebagai tempat penyimpanan sementara sebelum dan sesudah pemrosesan data pada GPU.

RAMDAC (Random Access Memory Digital – Analog Converter)

Berfungsi mengubah gambar digital menjadi sinyal analog agar bisa digunakan oleh monitor.

Bus Interface

Berfungsi menghubungkan motherboard dengan kartu grafis. Pada umumnya, bus interface ini tipe AGP dan PCI-Express.

Display Interface

Berfungsi menghubungkan kartu grafis dengan monitor. Umumnya terdapat 3 port display, antara lain DVI, VGA, TV-Out

Heatsink dan Fan

Berfungsi sebagai pendingin kartu grafis

Terdapat 2 macam VGA :

VGA On-Board

VGA yang sudah terintegrasi pada MotherBoard. VGA On Board menggunakan RAM sebagai Memory VGA alias Share Memory.

VGA Add-On

VGA yang terpisah dengan motherboard yang memiliki interface semacam PCI atau AGP. Pada VGA Add On sudah memiliki GPU dan Memori sendiri.

Saat aplikasi yang dijalankan ingin menciptakan sebuah citra, aplikasi tersebut akan meminta bantuan pada driver kartu grafis. Driver grafis akan mendengarkan instruksi, baik dari OS atau dari aplikasi, kemudian mengambil data digital yang diperlukan dan mengkonversikannya menjadi sebuah format yang dimengerti oleh kartu grafis tersebut.

Setelah itu, driver menyalurkan data digital yang baru diformat tersebut kepada kartu grafis untuk melakukan rendering. Data tersebut berjalan menuju kartu VGA melalui slot pada motherboard (AGP/PCI-E)

Setelah disalurkan ke kartu grafis, data akan dikirimkan ke memori kartu grafis sebagai tempat penyimpanan sementara. Kemudian GPU akan mengambil data digital tersebut lalu mengubahnya menjadi pixel.

Pada titik ini, pixel belum siap untuk ditampilkan ke layar. Pixel tersebut akan dikirim kembali ke Video RAM untuk disimpan. VRAM terhubung langsung pada digital-to-analog converter(DAC). Converter ini juga biasa disebut RAMDAC yang bertugas menterjemahkan image ke signal analog agar bisa digunakan oleh monitor. Selanjutnya, RAMDAC mengirimkan gambar final kepada monitor melalui kabel.

Multi-VGA Technology

1.SLI (Scalable Link Interface)

Teknik penggabungan dua buah video card dari nVIDIA di dalam satu motherboard guna mendapatkan peningkatan performa / FPS. Biasanya peningkatan yang didapatkan, hanya berkisar 40 – 60 % saja. Teknik yang digunakan : SFR, AFR, SLI AA

2.CrossFire

Teknik Multi GPU yang sama dengan SLI, hanya saja CrossFire ini dikhususkan untuk video card ATi. Perbedaannya terletak pada arsitektur yang digunakan. CrossFire dibutuhkan satu VGA sebagai master, dan satu lagi sebagai slave. Teknik yang digunakan: AFR, Scissor mode, Supertiling, Super AA mode.

Definisi teknik Multi-VGA

SFR
Teknik rendering grafis, yang membagi gambar (frame) menjadi dua bagian secara horizontal, dengan setipa bagian gambar akan dirender oleh masing-masing video card dalam konfigurasi SLI.

AFR
Teknik yang membagi proses rendering bergantian untuk frame yang satu dengan frame berikutnya, tanpa terjadi pembagian area ke tiap video card.

SLI AA

Teknik untuk memproses anti-aliasing yang dilakukan oleh dua video card secara langsung dalam konfigurasi SLI

Scissor Mode

Secara keseluruhan, sama seperti teknik SFR pada nVIDIA, hanya ATi melakukan perubahan nama saja.

Supertiling
Teknik ini membagi frame gambar dalam bentuk sejumlah area berbentuk segi empat layaknya papan catur dengan tiap area yang bersebelahan dirender oleh videocard yang berbeda.

Super AA mode

Secara garis besar, teknik ini hampir sama seperti yang dilakukan nVIDIA pada SLi AA.

Istilah Umum VGA Card

3Dpipeline :
Jumlah seluruh langkah-langkah yang diperlukan untuk menampilkan sebuah skenario 3D buatan pada monitor.

Anti-aliasing (AA) :

Anti-aliasing adalah teknik untuk mengurangi distorsi aliasing ketika menampilkan gambar resolusi tinggi di resolusi rendah. Biasanya aliasing ini berbentuk jaggies, terutama pada penggambaran garis pada sudut-sudut elevasi (posisi miring).

Anisotropic filtering :

Metode yang digunakan untuk meningkatkan kualitas gambar dari permukaan tekstur yang diperlihatkan pada posisi jauh.

Bump mapping :

Sebuah tehnik yang menyediakan informasi kedalaman tekstur yang bisa digunakan untuk menampilkan gambar seperti relief atau gambar yang diberi efek emboss.

Frame buffer :

Bagian dari memori grafis yang digunakan untuk membuat sebuah gambar yang akan muncul pada monitor. Frame buffer juga digunakan untuk membuat dan mengkalkulasikan efek transparansi.

Full-scene anti-aliasing :

Menjelaskan sebuah tipe dari anti aliasing yang diaplikasikan terhadap sebuah frame lengkap. Dua proses digunakannya ialah Super sampling dan accumulated buffers.

High dynamic range rendering (HDR) :

Adalah prosedur pencahayaan yang didesain untuk mengemulasi, bagaimana variasi tingkatan cahaya di dunia nyata untuk jarak yang sangat luas.

Shader :

Suatu program komputer yang dieksekusi di dalam lingkungan tertentu. Program ini digunakan untuk menentukan karakteristik akhir dari permukaan objek atau gambar 3D.

Texture Mapping :

Metode untuk menambahkan detail tekstur pada permukaan, atau pewarnaan kepada gambar atau objek 3D yang dihasilkan komputer.

Motion Blur :

Efek yang memberikan kesan berbayang terhadap objek yang bergerak cepat

Cara kerja Modem

Modem merupakan perangkat yang umum digunakan saat ini, dan merupakan salah satu perangkat penting dalam dunia Internet. Modem inilah sebenarnya yang menjadi jembatan dari komputer, laptop, handphone atau gadget kamu lainnya untuk bisa terhubung ke Internet. Nah berikut penjelasan tentang cara kerja modem secara sederhana, karena topik apaan tuh ini memang ditujukan untuk menjelaskan tentang berbagai gadget dengan cara yang sederhana. Mau?

Komputer yang terhubung dengan saluran telepon hampir bisa dipastikan memerlukan modem. Nama "modem" sendiri merupakan kependekan dari "Modeluator - Demodulator".

Modem mengubah sinyal menjadi bentuk yang bisa dikirimkan melalui saluran telepon. Alat ini akan memodulasi (istilah modulasi ini bisa kamu bayangkan seperti membungkus atau mengubah) sinyal digital dari komputer menjadi sinyal analog, yang merupakan jenis sinyal yang bisa dikirimkan melalui saluran telepon.

Modem akan mengubah atau (melakukan demodulasi) sinyal tersebut kembali ke bentuk digital agar bisa dibaca oleh komputer.

Digital itu sinyal yang hanya memiliki 2 nilai yaitu 1 atu 0 aja, atau dalam bahasa listriknya on atau off, ada tegangan dan tidak ada tegangan.

Nah kalau analog itu, sinyal yang nilainya kontinyu, misalnya sinyal suara yang melalui kabel ke speaker atau earphone mp3 kamu.

Kebanyakan modem yang digunakan di PC atau laptop dewasa ini adalah dengan menggunakan teknik asynchronous. Asynchronous ini maksudnya bahwa ketika modem ini mengirimkan data tanpa menggunakan clock untuk menyinkronisasikan kegiatan dari kedua sistem yang terhubung. Data dikirim dalam 1 byte yang berada dalam sebuah frame pada satu waktu. Frame tersebut berisikan sebuah start bit, data, dan biasanya satu atau lebih stop bit. Start dan stop bit inilah yang memberitahukan kapan dan dimana data tersebut. Karena fungsi inilah, si penerima akan tahu mana yang data dan mana yang noise, sehingga dapat diketahui mana yang dapat diterima atau tidak. Modem ini juga bisa menggunakan parity sebagai error detection. Ada dua parity yang digunakan, odd dan even. Jenis modem yang menggunakan parity ini sudah jarang digunakan pada masa sekarang ini. StandarISASI Sistem Transmisi Untuk standarisasi sistem transmisi dari modem, maka dua badan dunia yaitu CCITT (Committee Consultative International Telegraphique et Telephonique) dan ITU (International Telecommunication Union), mengeluarkan sebuah standar yang dinamakan V-dot. Standar ini berhubungan dengan kecepatan kerja modem, tipe kompresi data dan penanganan kesalahan data. Misalnya, V22bis mengacu pada kecepatan modem 2,4 Kbps, V.32 yang diperkenalkan tahun 1984 mengacu pada kecepatan 9.6 Kbps, V.32bis pada tahun 1991 dengan kecepatan 14.4 Kbps. Standar V.34 pada tahun 1994 memperkenalkan kecepatan 28.8 Kbps, yang pada tahun 1996 diperbaharui dengan V.34+ dengan kecepatan 33.6 Kbps. Kemudian pada tahun 1998 dikembangkan V.90 dari ITU yang mempunyai kecepatan 42 kbps dan disempurnakan kecepatannya menjadi 55.6 Kbps. Penting dicacat bahwa batasan tersebut tidak berhubungan dengan kabel tembaga pada jaringan telepon umum, tetapi berhubungan dengan converter analog ke digital yang dipasang pada jaringan tersebut. Setiap kanal line telepon memiliki 4KHz bandwidth analog, yang setara dengan 64K bit/sec bandwidth digital. Dalam kondisi baik, sebuah line telepon, secara teori, mendukung 64K bit/sec.

Pemrosesan sinyal yang kuat pada modem V.90 yang memungkinkan 56K bit/sec pada kanal saat ini. Kecepatan operasi sebuah modem tergantung pada rintangan yang harus diatasinya. Ada tiga rintangan utama untuk mendapatkan kecepatan yang maksimal yaitu port serial, kondisi saluran telepon dan jenis modem yang terpasang. Rintangan pertama berhubungan dengan port serial yang diakibatkan karena keterbatasan chip UART (Universal Asynchronous Receiver/Transmitter), yaitu chip yang menghubungkan antara port serial dan sistem bus PC/laptop. Sistem bus PCI bekerja dalam blok 32 bit, sedangkan kabel serial hanya menyalurkan bit-bit dalam satu rangkaian. UART harus menangani semua lalu-lintas data yang terjadi dan menyesuaikannya dengan prot serial tanpa boleh terhadi kemacetan. Rintangan kedua berhubungan dengan saluran telepon. Walaupun saluran telepon menggunakan sistem digital, tetapi masih ada elemen analog yang tersisa. Saluran yang masuk ke rumah biasanya adalah analog, tetapi masih rentan dengan gangguan dan jenis kawat yang masih jelek. Selain itu, dalam media analog ini juga terdapat keterbatasan bandwidth. Sedangkan rintangan terakhir, kecepatan model berkomunikasi akan dibatasi oleh komponen yang paling lambat dalam rantai komunikasi. Misalnya, sebuah modem 55,6 Kbps harus bekerja pada 33.6 Kbps jika ia terhubung dengan modem yang memiliki kecepatan 33.6 Kbps. ISDN, DSL DAN CABLE MODEM Perkembangan kecepatan koneksi ke Internet semakin baik, hal itu dengan semakin berkembangnya jenis-jenis modem yang dapat mempercepat koneksi ke internet, misalnya ISDN (Integrated Services Digital Networking), DSL (Digital Subscriber Line) dan cable modem. Seperti ISDN, jaringan layanan digital terintegrasi ini sekarang tersedia dalam dua versi yaitu, Basic Rate ISDN (BRI atau ISDN-2) yang memiliki tiga saluran 64 Kbps, dua untuk transmisi data dan satu untuk informasi kontrol, yang kedua saluran ini dapat digunakan terpisah atau secara bersama sehingga menghasilkan satu saluran 128 Kbps dan Primary Rate ISDN (PRI atau ISDN-30) yang memiliki 30 saluran 64 Kbps. Cara kerjanya dengan mengaktifkan minimal enam saluran dan jika disatukan seluruhnya akan menghasilkan kecepatan sekitar 1.92 Mbps. Ada beberapa jenis modem DSL yang berkembang dewasa ini. Masing-masing memiliki kecepatan yang berbeda yaitu kecepatan upstream (dari anda ke ISP) dan downstream (dari ISP ke anda). Misalnya IDSL (ISDN over DSL) yang mempunyai kecepatan 144 kbps baik upstream dan downstream. VSDL (Very-high-speed DSL) yang mempunyai kecepatan downstream hingga 52 MBps dan upstream 1.5 kbps. SDSL (symmetric DSL) yang menyediakan kecepatan downstream dan upstream sama besar sekitar 1.5 Mbps. ADSL (asymmetric DSL) yang terdiri dari full-rate ADSL dan ADSL-lite atau G.lite. ADSL menawarkan kecepatan downstream hingga 8 MBps dan upstream 2 Mbsp, rata rata kecepatan yang digunakan secara efektif adalah 256 kbps hingga 1.5 mbps. Pada dasarnya teknologi DSL lebih menguntungkan dibandingkan koneksi Internet dial-up seperti koneksi yang jauh lebih cepat, stabil, lebih aman dan dapat melewatkan data serta suara pada sebuah jalur kabel. Jika koneksi diberlakukan selama 24 jam terus menerus maka biayanya juga jauh lebih murah.

Misalnya, bila modem biasa dengan kecepatan 56kbps hanya dapat mendownload file 7 KB perdetik maka modem DSL mampu sekitar 1MB per detik. Adapun kelemahan DSL yaitu masalah jarak antara pengguna dengan sentral telepon. Semakin jauh jaraknya akan semakin lambat pula koneksinya, karena akan terjadi distorsi saat data lewat pada kabel telepon dan sinyal data akan banyak yang rusak. Karena itu, untuk memasang sebuah koneksi, ada beberapa hal yang perlu diperhatikan dalam penggunaan DSL ini yaitu pertama kita harus mengetahui apakah layanan tersebut ada di wilayah layanan DSL. Kedua, tentukan jenis modem DSL yang digunakan, hal ini berhubungan dengan jenis layanan DSL yang ditawarkan oleh ISP pilihan anda, beberapa perusahaan menyewakan modem tersebut dan termasuk dengan paket yang anda pilih, beberapa yang lain mungkin menjualkannya dengan harga promosi. Hal perlu diperhatikan, penggunaan modem eksternal memerlukan komputer yang dilengkapi dengan kartu Ethernet dan jika kita memilih paket full-rate, kita harus memasang splitter pada kabel telepon agar hubungan telepon tidak terganggu. Ketiga, biasanya perusahaan telepon bertindak sebagai penyedia jasa DSL dan ISP sekaligus, walaupun beberapa ISP yang menyediakan layanan DSL sendiri-sendiri, kita tetap membutuhkan jaringan telepon untuk mengaksesnya. Cable modem dewasa ini memiliki prospek yang cukup cerah, karena menawarkan kecepatan akses Internet yang lebih cepat dengan menggunakan jaringan TV kabel. Perangkat kabel modem ini berupa sebuah kotak eksternal yang disambungkan langsung ke PC memalui interface Ethernet.Cable modem tipe lama menggunakan fasilitas jaringan dari tv cable. Sementara tipe yang lebih baru menggunakan Hybrid Fibre-Coax (HFC). BEBERAPA TIPS PENTING Untuk menggunakan modem secara tepat dan aman ada beberapa hal yang perlu diperhatikan. Jika anda masih menggunakan modem konvensional yang berbasis dial-up ke jaringan telepon, pastikan anda tidak sedang melakukan & lsquo;connection’ ketika terjadi hujan deras dan disertai petir, hal ini untuk menghindari kerusakan modem akibat sambaran petir, apalagi jika modem tersebut tidak menggunakan perangkat pelindung petir. Lebih baik putuskan sambungan kabel telepon anda dari modem tersebut. Selain itu, perhatikan budget pemakaian dan kecepatan modem ketika hendak membeli sebuah modem. Semua itu dihubungkan dengan kebutuhan kita akan hubungan dengan internet. Seorang yang bekerja dengan menggunakan internet hampir sepanjang hari, dengan aktifitas download dan pengiriman data yang besar dan banyak, tentu berbeda kebutuhannya dengan seseorang yang hanya menggunakan internet untuk mengirim dan mengechek e-mail biasa, sehingga membedakan akan kebutuhan modem dan jenis koneksi ke internet yang berbeda pula. Orang pertama tentu lebih menyukai fasiltas DSL atau cabel modem yang tentu memerlukan biaya koneksi yang mahal. Sedangkan orang kedua mungkin sudah cukup hanya dengan menggunakan modem konvensional 56 kbps yang berbasis dial-up dengan jaringan telepon biasa. Satu hal yang sangat perlu diperhatikan, gunakan modem yang tersedia dan banyak digunakan dipasaran. Jika fasilitas komputer dan prasarana disekeliling anda belum siap menggunakan teknologi seperti DSL dan cable modem, jangan dipaksakan, karena teknologi tersebut akan terbuang percuma karena tidak bekerja dengan maksimal.
